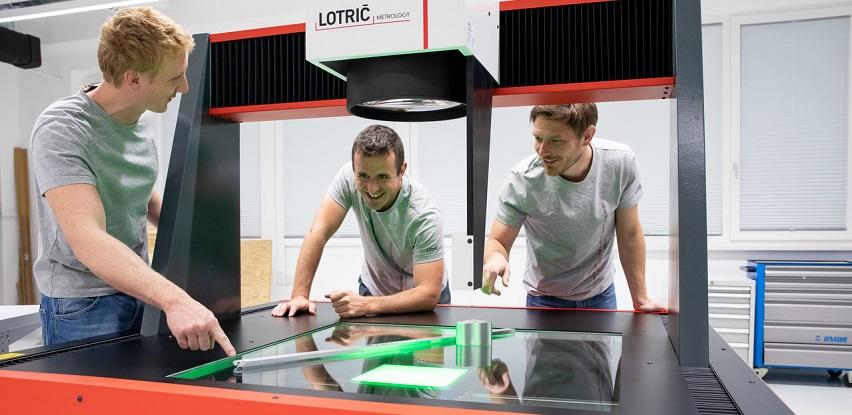

Šta nude TRAMES Unique sustavi? (Foto)

TRAMES Unique su uređaji za mjerjenje dimenzija proizvoda koji su u potpunosti prilagođeni potrebama kupca.

Ukoliko na tržištu ne možete pronaći odgovarajući uređaj ili sustav za vaš mjerni problem, mi vam na osovi 30 godina iskustva možemo dizajnirati i izraditi mjerni uređaj TRAMES Unique.

To može biti samostalan uređaj ili jedinica koja je dio proizvodne linije ili drugog uređaja.

Šta nude TRAMES Unique sustavi?

TRAMES Unique omogućuje

• Mjerenje dimenzija u 1D, 2D in 3D prostoru.
• Mjerenje kontaktnim i beskontaktnim senzorima.
• Različite stupnjeve automatizacije i metroloških mogućnosti.
• Široku paletu nadogradnji.
• Rad u najzahtjevnijim proizvodnim uvjetima.

Primjeri TRAMES sustava

Optički mjerni sustavi

Mjerni uređaj za beskontaktno optičko mjerenje s potpuno prilagođenim metrološkim karakteristikama.

Potpuno prilagođen optički mjerni sustav TRAMES Unique 2D za ekstrudiranje aluminija

TRAMES Unique 2D je optički mjerni sustav, prilagođen radu u industrijskom okruženju za mjerenje uzoraka velike mase i namjenjen je za mjerenje alata za ekstrudiranje aluminija. Automatizirana mjerna platforma omogućuje lakšu manipulaciju.

Opće karakteristike

• Primjeri predmeta mjerenja: okrugli otvori, n-kutevi, kutevi, cjevi, specijalni profili…
• Mjerenje ovalnosti okruglih oblika.
• Veličina predmeta mjerenja / gnjezda: ø5 mm – ø200 mm.
• Vanjske dimenzije alata: ø50 mm – ø500 mm. (nije izmjereno), visina do 150 mm.
• Maksimalna težina alata: 50 kg.
• Uređaj pogodan za uporabu u: alatnici, industrijskoj hali.

Konstrukcija i mjerna platforma

• Zavareni kruti okvir na konstrukciji s nogicama za niveliranje.
• Uzdužno pokretna mjerna platforma.
• Omogućen utovar težih uzoraka pomoću dizala.
• Rotirajuća mjerna platforma.
• Konstrukcija je dizajnirana za upotrebu u industriji.
• Automatizacija: motorizirano kretanje mjernog stola u pravcu Y, motorizirana rotacija mjernog stola.

Mjerni sustav

• Optički (Machine Vision) sustav.
• Uvećanje: 0,059x.
• Najbolja rezolucija: 0,008 mm (optimalni uvjeti).
• Vidno polje: 221 mm x 191 mm.
• Dubina polja: 200+ mm.
• Osvjetljena površina: 220 mm x 220 mm.

Programska oprema

• Machine Vision software M3.
• Automatska detekcija rubova.
• Automatsko otkrivanje oblika.
• Autofokus.
• Unos tolerancija i drugih podataka.
• Programiranje mjernih protokola/programa za svaki različiti uzorak (alat).
• Alarmi.

Optički mjerni sustav TRAMES Unique 2D za automobilsku industriju

Optički mjerni uređaj prilagođen za mjerenje dimenzija pogonskih vratila automobila. Namjenjen je za početnu, međuproizvodnu i konačnu kontrolu proizvoda. Optički mjerni sustav prilagođen je različitim stanjima površine proizvoda. Programska oprema omogućuje obradu rezultata u skladu sa automobilskimim standardima. Uređaj se instalira unutar proizvodnje.

Kontaktni mjerni sustavi

Razvoj jedinstvenih mehaničkih senzora za mjerenje proizvoda tijekom ili nakon procesa proizvodnje.

Laserski mjerni sustavi

Lasersko skeniranje ili mjerenje proizvoda, na stacionarnim mjernim uređajima, proizvodnim linijama ili u laboratoriju. 

Kombinirani mjerni sustavi

Korištenje različitih metoda mjerenja za postizanje cjelovitosti i većih mjernih mogućnosti uređaja (npr. 2D optičko mjerenje + 1D lasersko mjerenje + mjerenje mase).

TRAMES 3D optički laserski mjerni sustav za tešku industriju

Kombinirani optički laserski mjerni uređaj za mjerenje dimenzija zavarenih spojeva u opsegu 800 x 800 x 100 mm. Prilagođen je za rad u zahtjevnom okruženju teške industrije. Prilagođena staklena platforma otporna je na ogrebotine i udarce. Programska oprema je jednostavna za korištenje i ne zahtjeva prethodno iskustvo na području mjernih uređaja.

TRAMES 3D+ za mjerenje dimenzija i gustoće izolacijske vune

TRAMES Unique 3D+ je prilagođeno rješenje za mjerenje dimenzija, mase i gustoće mekih materijala.

Mjerni opseg:

X: 0 – 1500 mm,

Y: 0 – 650 mm,

Z: 0 – 250 mm.

Masa: 0 – 100 kg.

TRAMES Rješenja

Automatizacija procesa mjerenja i kontrole omogućuje vam da održite korak sa zahtjevima i unaprijedite učinkovitost procesa i kvalitetu proizvoda.
